Hai misurato il vialetto, hai letto “cancello scorrevole 6 metri” in una scheda prodotto e pensi di avere già la misura decisiva. In cantiere, però, quei 6 metri indicano spesso la luce utile del passaggio, non la lunghezza complessiva dell'anta né lo spazio laterale necessario per farla scorrere.
Su una recinzione in PVC, il risultato dipende da rilievo, telaio, anima strutturale, binario, carrelli e motorizzazione. Un errore iniziale di pochi centimetri può costringere a spostare pilastri, modificare la fondazione o rinunciare all'automazione prevista. Prima di scegliere colore e disegno dei pannelli, bisogna quindi capire cosa entra davvero nel varco e cosa resta fuori.
Indice
- Perché un cancello scorrevole da 6 metri è una scelta tecnica, non solo estetica
- Le normative italiane che governano un cancello da 6 metri
- Rilievo dell'area e preparazione delle fondazioni
- Materiali e telai a confronto per un cancello carraio da 6 metri
- Montaggio del kit scorrevole passo per passo
- Motorizzazione e sicurezza dell'impianto
- Verifiche finali, manutenzione e richiesta preventivo

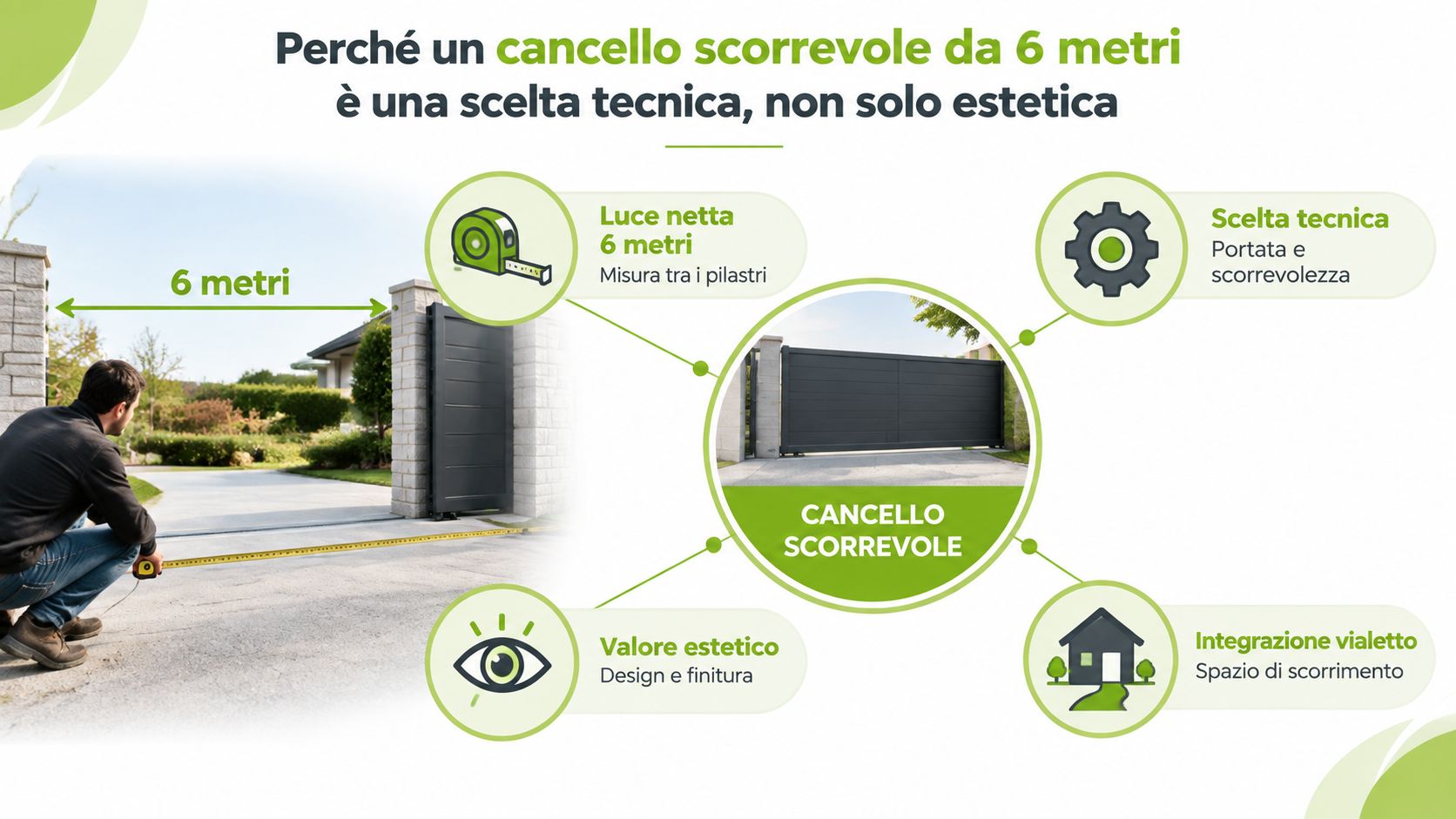

Perché un cancello scorrevole da 6 metri è una scelta tecnica, non solo estetica
Il proprietario arriva in giardino con la rotella metrica e misura la distanza tra i pilastri. Legge 6 metri di luce netta, cioè lo spazio libero effettivamente attraversato dall'auto, e cerca un prodotto della stessa misura. È il passaggio più comune, ma anche quello che crea più problemi: la luce utile non coincide automaticamente con la larghezza esterna del telaio.
Un'anta destinata a una luce di 6 metri può avere una larghezza maggiore, perché deve includere struttura, montanti di guida, battuta e parte di coda o contrappeso. Una scheda tecnica italiana riporta, per esempio, dimensioni realizzabili fino a 12.000 mm esterno colonne, con classificazione CE secondo EN 13241, mostrando quanto possa variare la misura esterna rispetto al varco dichiarato. La guida tecnica sui cancelli scorrevoli approfondisce proprio la differenza tra luce e ingombro reale.
Le tre misure da segnare sul rilievo
Per evitare equivoci, sul disegno dell'area vanno riportate separatamente:
- Luce utile, la distanza libera tra i punti laterali del passaggio.
- Larghezza esterna dell'anta, misurata sul telaio completo.
- Ingombro di scorrimento, cioè la corsa laterale richiesta da anta, coda, carrelli e binario.
Con una luce utile di 6 metri, lo spazio laterale libero dev'essere almeno comparabile alla luce, salvo configurazioni specifiche progettate diversamente. Se il vialetto termina contro un muro, un'aiuola, un tombino o una recinzione in PVC già installata, il cancello può non riuscire ad aprirsi completamente anche se il varco principale sembra sufficiente.
Regola pratica: misura sempre il varco, la corsa laterale e la distanza dal confine nello stesso rilievo. Una sola quota non basta per ordinare un cancello lungo.
Considera anche il cassonetto di alloggiamento, il franco necessario ai carrelli e l'accesso per la manutenzione del motore. La misura commerciale “6 metri” è diffusa nei cataloghi italiani, ma alcuni prodotti richiedono una larghezza totale di installazione di 1.154 cm per una luce libera da 6 metri, con montanti indicati a 160 cm di altezza e 20 cm di larghezza. L'esempio di prodotto retail per cancello scorrevole da 6 metri rende evidente perché la scheda tecnica vada letta oltre il titolo.
Su questa dimensione, la scelta tecnica incide su peso, spinta del motore, fondazioni, tempi di posa e usura. Il colore dei pannelli in PVC conta per l'integrazione con la recinzione, ma non risolve un rilievo incompleto.
Le normative italiane che governano un cancello da 6 metri
Per un cancello carraio scorrevole in PVC, il riferimento di prodotto da verificare è la UNI EN 13241:2016, applicabile a porte, cancelli e barriere manuali o automatizzati installati in aree industriali, commerciali e residenziali. La norma è entrata in vigore il 20 ottobre 2016 e porta il controllo su prestazioni, sicurezza, documentazione e marcatura del prodotto. La scheda ufficiale UNI EN 13241:2016 descrive l'ambito della norma.
La marcatura CE non significa che ogni cancello montato in qualsiasi modo sia automaticamente sicuro. Indica che il prodotto e la configurazione dichiarata devono essere accompagnati dalla documentazione pertinente, tra cui dichiarazione di prestazione, istruzioni d'uso e indicazioni per installazione e manutenzione. La verifica finale deve considerare il cancello effettivamente posato, non solo i componenti acquistati.
La UNI EN 12453:2017 riguarda invece la sicurezza d'uso dei cancelli motorizzati e ha sostituito la versione precedente nel settembre 2017. L'approfondimento sulla normativa dei cancelli automatici aiuta a distinguere il prodotto strutturale dalla parte di automazione.
| Aspetto | UNI EN 13241 prodotto | UNI EN 12453 sicurezza d'uso |
|---|---|---|
| Oggetto | Cancello, telaio e prestazioni della chiusura | Rischi durante apertura e chiusura automatica |
| Controllo principale | Struttura, installazione e documentazione | Impatto, schiacciamento e rilevamento ostacoli |
| Conseguenza pratica | Scelta corretta di anta, guide e supporti | Fotocellule, dispositivi sensibili e comandi adeguati |
| Verifica | Conformità del prodotto installato | Collaudo dell'impianto motorizzato |
Cosa controllare in cantiere
La struttura deve mantenere geometria e stabilità durante la corsa. Su un'anta lunga, il telaio, l'anima metallica e i punti di collegamento devono lavorare insieme senza torsioni che portino il bordo fuori asse. La motorizzazione richiede invece finecorsa regolati, protezioni contro l'intrappolamento e dispositivi capaci di rilevare la presenza di persone o ostacoli.
Fotocellule, coste sensibili e lampeggiante non sono accessori decorativi. La loro posizione e il loro funzionamento vanno verificati secondo la configurazione dell'impianto e le istruzioni del costruttore. La consegna dovrebbe includere documentazione, identificazione del cancello, istruzioni e registrazione delle verifiche, da conservare anche per eventuali richieste dell'assicurazione.
Rilievo dell'area e preparazione delle fondazioni
Il rilievo comincia con bindella, filo a piombo, livello e, quando serve, laser. Misura la luce tra i pilastri, ma rileva anche tutta la corsa laterale, la quota del terreno, la distanza da muri e recinzioni in PVC, la presenza di tombini e il punto in cui arriveranno alimentazione e comandi.
Traccia l'asse del binario con una linea continua. Poi controlla la planarità lungo l'intero percorso, non soltanto vicino al varco. Un'anta di 6 metri può funzionare male per una pendenza o una deformazione che a occhio sembra trascurabile. La procedura pratica per installare un cancello scorrevole richiama proprio l'importanza di fondo stabile, asse di scorrimento e allineamento.
Il fondo giusto per il binario
La soluzione più solida è una piastra in calcestruzzo armato con rete elettrosaldata, dimensionata in base al sistema scelto e alle condizioni del terreno. Per kit più leggeri si può valutare un massetto su ghiaia compattata, ma solo quando il supporto è stabile e il produttore lo prevede. I plinti isolati possono essere utilizzati nei punti dei carrelli, purché siano collegati e posizionati con precisione.
Il piano di scorrimento va mantenuto leggermente rialzato rispetto alle zone dove ristagna l'acqua, con drenaggio coerente con il terreno. Prevedi un pozzetto di derivazione per i cavi del motore prima del getto, lasciando percorsi protetti e accessibili.
Errore frequente: posare il binario su un fondo che sembra piano, senza controllarlo con una riga lunga o un laser. L'anta poi scorre, ma aumenta attrito, rumore e consumo dei carrelli.
Un disassamento di 1 cm sull'asse può generare sforzi anomali a fine corsa su una luce lunga, quindi il tracciamento non va corretto “a vista”. Dopo il getto, attendi almeno 7-10 giorni prima di sottoporre il calcestruzzo al carico previsto, come indicato nelle note operative di posa. Per chiarire luce, ingombri e misure preliminari, può essere utile consultare anche la guida sulle dimensioni del cancello carrabile.
Materiali e telai a confronto per un cancello carraio da 6 metri
Su una luce di 6 metri non scegli soltanto il rivestimento. Devi scegliere un sistema che mantenga l'anta stabile mentre i carrelli la sostengono e il motore la trascina. Nel caso di un sistema modulare in PVC, il profilo coestruso con anima metallica permette di combinare il rivestimento in PVC con un rinforzo continuo.
I sistemi Zucchi prevedono doghe in PVC con protezione anti-UV, finiture effetto legno e profili coordinabili con la recinzione. I dati di prodotto indicano una garanzia decennale sui profili. La configurazione va comunque verificata sul singolo progetto, perché oltre una certa lunghezza l'anima metallica non è un optional estetico, ma parte della struttura.
| Materiale | Peso indicativo (kg/m) | Manutenzione | Durata stimata | Costo medio €/m |
|---|---|---|---|---|
| PVC con anima metallica | Non dichiarato | Lavaggio e controlli | Da verificare sul sistema | Da preventivo |
| Acciaio zincato a caldo | Non dichiarato | Controlli e interventi secondo finitura | Da verificare sul prodotto | Da preventivo |
| Alluminio | Non dichiarato | Controlli della ferramenta | Da verificare sul prodotto | Da preventivo |
| Legno | Non dichiarato | Da definire in base al trattamento | Da verificare sul prodotto | Da preventivo |
| Ferro battuto | Non dichiarato | Controlli della finitura | Da verificare sul prodotto | Da preventivo |
Per restare aderenti ai dati verificabili, non ha senso attribuire qui un peso, una durata o un costo medio senza una scheda tecnica e un preventivo comparabili. Il confronto corretto considera luce utile, altezza, riempimento, anima strutturale, binario e automazione nella stessa configurazione.
La scelta del PVC ha senso quando vuoi coordinare cancello e recinzione, ridurre le lavorazioni di finitura e usare elementi modulari. Non va però confusa con una soluzione priva di rinforzi: su 6 metri servono anima metallica continua, staffe adeguate alle giunzioni e binario dimensionato per il carico reale. Per una valutazione separata sui sistemi in alluminio, puoi leggere l'approfondimento sui cancelli scorrevoli in alluminio.

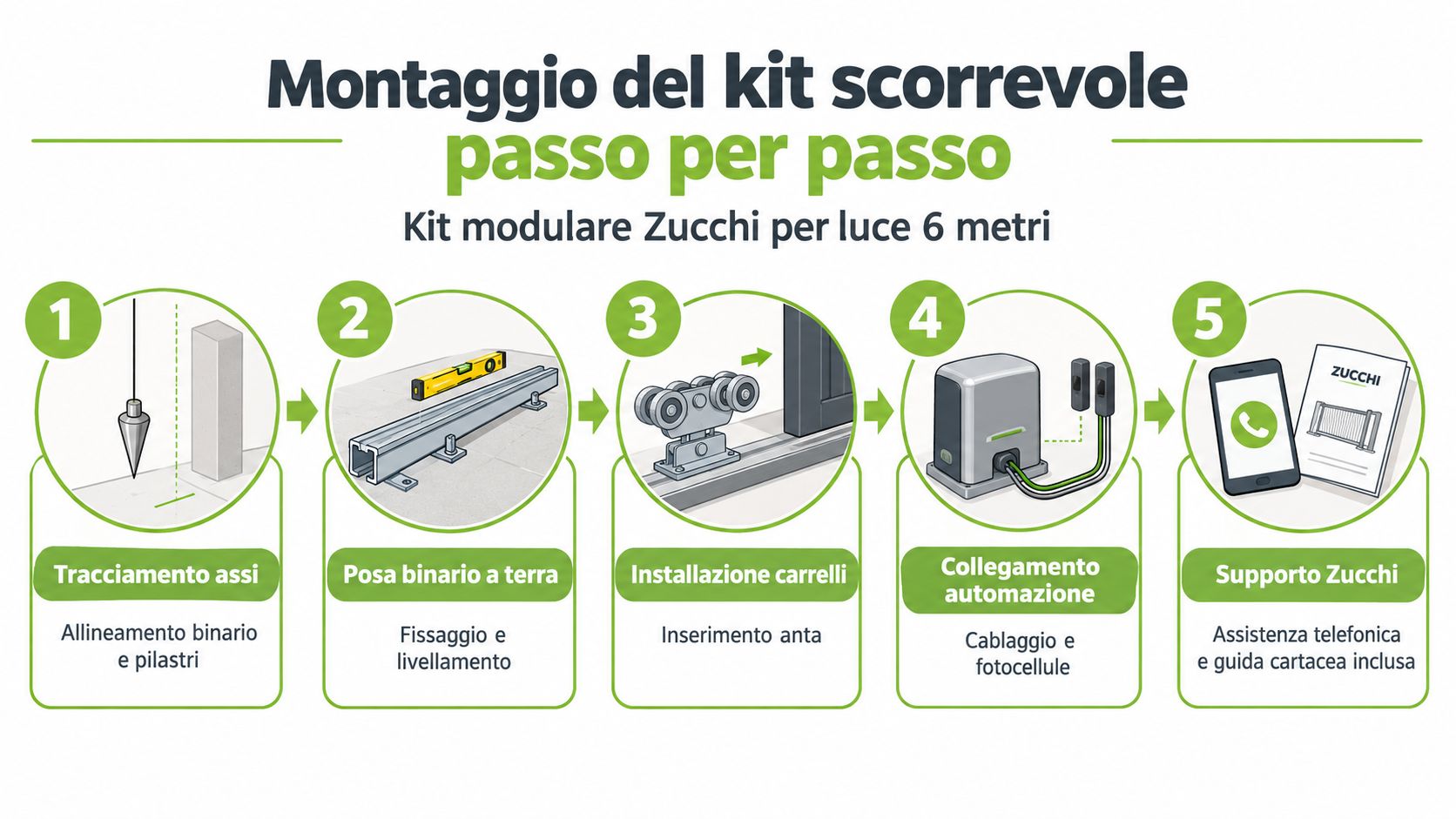

Montaggio del kit scorrevole passo per passo
Un kit modulare va assemblato seguendo una sequenza precisa. Per i sistemi Zucchi sono disponibili guida passo-passo e assistenza telefonica, strumenti utili soprattutto quando il proprietario prepara il fondo o assembla i pannelli in autonomia.
Dalla linea di posa all'anta
- Traccia gli assi. Usa filo a piombo e laser per verificare la linearità del binario lungo la corsa prevista, che può estendersi per circa 6,8-7 metri quando la luce utile è di 6 metri.
- Prepara la fondazione. Realizza la piastra di appoggio del motore con calcestruzzo C25/30, posa l'architrave e fissa la guida a terra con ancoraggi adeguati, rispettando almeno 7 giorni di maturazione prima del carico.
- Monta le guide verticali. Fissa le colonne di guida e il palo di battuta con la relativa piastra, controllando piombo e distanza rispetto all'anta.
- Assembla i moduli fuori opera. Lavora su un piano pulito e regolare. Inserisci l'anima metallica continua prima di portare l'anta sul binario, verificando che i collegamenti non forzino le doghe in PVC.
Carrelli, regolazioni e prova manuale
- Inserisci i carrelli a sfera nel binario e aggancia l'anta con dadi autobloccanti. Non serrare tutto prima di avere controllato la posizione rispetto ai montanti.
- Regola l'altezza. Agisci sui dadi di registro e centra l'anta con spessori, mantenendo il bordo parallelo alla recinzione esistente.
- Installa i fermi. Monta i fermi meccanici di fine corsa, il coperchio del carter e le sigillature previste dal sistema.
- Prova senza motore. L'anta deve scorrere manualmente senza impuntamenti. Controlla giochi laterali compresi tra 8 e 12 mm, allineamento con la recinzione e corretto appoggio sui fermi.
Se l'anta è dura da muovere a mano, il motore non risolverà il problema. Lo maschererà per un periodo breve, aumentando poi sollecitazioni e usura.
Motorizzazione e sicurezza dell'impianto
La motorizzazione si dimensiona sul peso reale dell'anta completa, non sulla sola superficie dei pannelli in PVC. Prima di installare il motoriduttore, il cancello deve scorrere bene a mano e mantenere l'allineamento lungo tutta la corsa.
Per un sistema modulare in PVC, la configurazione indicata nelle specifiche di progetto può considerare un peso complessivo di circa 180-220 kg, una forza di spinta nell'ordine di 1500-2200 N, cremagliera in acciaio zincato M4 con passo 12 mm e alimentazione 24 V per uso residenziale. Questi valori devono essere verificati sulla configurazione effettivamente ordinata e sulle indicazioni del produttore del motore.
Dispositivi da controllare
| Dispositivo | Funzione | Obbligo normativo | Posizionamento tipico |
|---|---|---|---|
| Fotocellule | Rilevano persone e ostacoli | Da verificare nella valutazione di sicurezza secondo UNI EN 12453:2017 | Ai lati del passaggio, secondo progetto |
| Costa sensibile | Riduce il rischio sul bordo principale | Da verificare in base ai rischi dell'impianto | Sul bordo di chiusura |
| Lampeggiante | Segnala il movimento | Da verificare nella configurazione CE | In posizione visibile dall'accesso |
| Stop a chiave | Arresta il comando | Da integrare secondo analisi del rischio | In posizione accessibile |
| Sblocco manuale | Permette l'apertura in emergenza | Necessario nella gestione dell'automazione | Sul motoriduttore o vicino al comando |
La centrale dovrebbe gestire autoapprendimento della corsa, decelerazione prima dei finecorsa e inversione in presenza di ostacolo, quando previste dal sistema. Le vibrazioni della struttura vanno osservate durante le prime manovre e dopo l'assestamento iniziale, soprattutto nei punti di giunzione tra moduli.
Per la parte operativa puoi consultare anche la guida sulla sicurezza del cancello scorrevole. La verifica finale dell'automazione deve essere eseguita da personale qualificato, con documentazione coerente con il kit installato.
Verifiche finali, manutenzione e richiesta preventivo
Il collaudo non coincide con il momento in cui il cancello si apre. Devi controllare l'intera corsa, l'arresto, la tenuta in chiusura e la risposta dei dispositivi di sicurezza. Nei primi giorni osserva il comportamento dell'anta a freddo e dopo più manovre, perché piccoli disallineamenti possono diventare evidenti soltanto quando il sistema lavora ripetutamente.

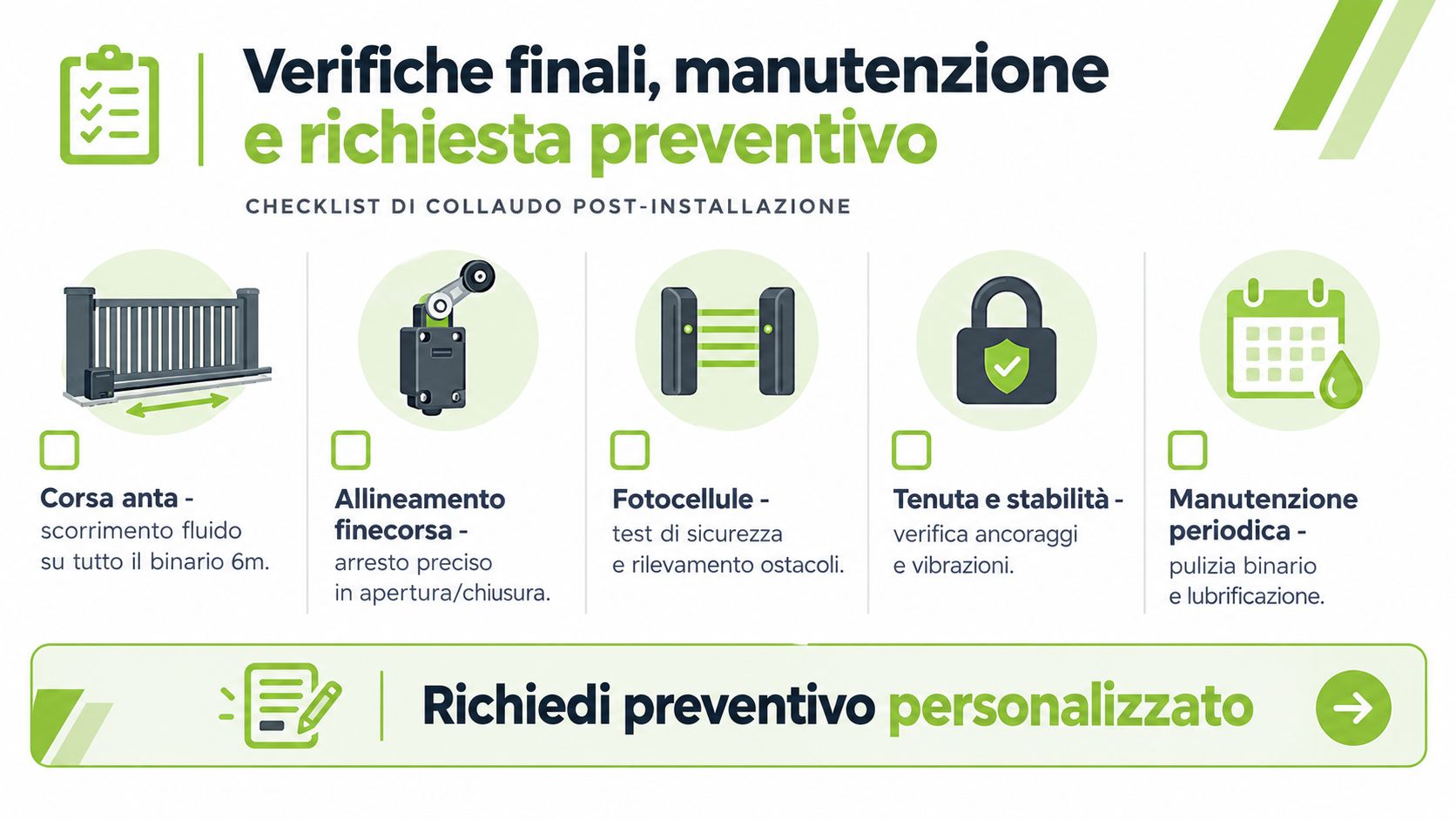

Checklist di collaudo
- Corsa completa: accompagna l'anta lungo tutto il binario e verifica che non aumentino attrito o rumore in un punto preciso.
- Finecorsa: controlla che l'arresto in apertura e chiusura avvenga senza urti contro i fermi.
- Fotocellule: interrompi il fascio durante il movimento e verifica la risposta prevista dalla centrale.
- Stabilità: controlla ancoraggi, carter, colonne, dadi e collegamenti dell'anta.
- Chiusura: verifica che il cancello raggiunga la posizione corretta e resti stabile senza spinta continua del motore.
Non intervenire sui parametri di sicurezza senza sapere quale funzione stai modificando. La conformità alla UNI EN 13241 riguarda il prodotto e la sua installazione, mentre la UNI EN 12453:2017 entra nella sicurezza d'uso dell'automazione. Il collaudo deve quindi mettere insieme struttura, binario, carrelli, motore e protezioni.
Calendario di manutenzione
| Frequenza | Controlli pratici |
|---|---|
| Ogni 3 mesi | Pulizia del binario, rimozione di foglie e detriti, controllo visivo dei fermi |
| Ogni 6 mesi | Verifica dei carrelli, fissaggi meccanici, giochi e rumorosità |
| Ogni 12 mesi | Controllo completo dell'automazione, cremagliera, collegamenti, batteria tampone e documentazione |
La lubrificazione della cremagliera va eseguita con il prodotto compatibile indicato dal costruttore. Non riempire il binario di grasso: trattiene sporco e può peggiorare lo scorrimento. Se senti scricchiolii, rallentamenti, colpi a fine corsa o attriti comparsi dopo pioggia e assestamenti, ferma l'uso intensivo e chiama l'assistenza.
Per il preventivo, prepara fotografie frontali e laterali, misure della luce, spazio disponibile per la corsa, posizione dell'alimentazione e immagini della recinzione in PVC esistente. Il configuratore online di Zucchi permette di inviare i dati e ricevere una proposta via email, mentre una visita allo showroom di Mondovì consente di verificare colore dei pannelli, dimensioni effettive e configurazione del kit motorizzato da 6 metri. Chiedi anche il confronto tra soluzione con binario e soluzione autoportante, se il terreno o lo spazio laterale rendono incerta la posa tradizionale.
Zucchi Recinzioni PVC propone sistemi modulari in PVC, cancelli carrai scorrevoli fino a 6 metri di luce, accessori coordinati, guida di montaggio e assistenza telefonica. Invia rilievi e fotografie, poi visita Zucchi Recinzioni PVC per configurare il tuo cancello e verificare la soluzione più adatta al vialetto e alla recinzione esistente.
